Lorsqu'il s'agit de composants électroniques, les condensateurs jouent un rôle crucial dans divers circuits. En tant que fournisseur de condensateurs, je rencontre souvent des clients qui ne comprennent pas les différences entre les condensateurs à montage en surface et les condensateurs traversants. Dans ce blog, j'examinerai les caractéristiques, les avantages et les inconvénients de ces deux types de condensateurs pour vous aider à prendre des décisions éclairées pour vos projets électroniques.
Structure physique et montage
La différence la plus évidente entre les condensateurs à montage en surface (SMC) et les condensateurs traversants (THC) réside dans leur structure physique et leurs méthodes de montage.
Les condensateurs à montage en surface sont conçus pour être montés directement sur la surface d'une carte de circuit imprimé (PCB). Ils sont généralement de petite taille et comportent des fils ou des bornes plats soudés directement aux plages du PCB. Cette méthode de montage permet une utilisation plus compacte et plus efficace de l'espace PCB, car plusieurs SMC peuvent être placés à proximité les uns des autres. Par exemple, dans les smartphones modernes et autres appareils électroniques portables, les SMC sont largement utilisés pour économiser de l'espace et réduire la taille globale de l'appareil.
D'un autre côté, les condensateurs traversants ont des fils qui sont insérés dans des trous du PCB. Ces fils sont ensuite soudés sur le côté opposé de la carte. Cette méthode de montage traditionnelle offre une connexion mécanique plus robuste, ce qui est bénéfique dans les applications où les composants peuvent être soumis à des contraintes mécaniques ou à des vibrations. Par exemple, dans les systèmes de contrôle industriels ou l’électronique automobile, les THC sont souvent préférés en raison de leur meilleure stabilité mécanique.
Exigences en matière de taille et d'espace
La taille est un facteur important lors du choix entre les SMC et les THC. Les condensateurs à montage en surface sont généralement beaucoup plus petits que les condensateurs traversants. Cela les rend idéaux pour les applications où l'espace est limité, comme dans les appareils électroniques miniaturisés. La petite taille des SMC permet également une densité de composants plus élevée sur le PCB, ce qui peut conduire à des circuits plus complexes et plus puissants dans un encombrement réduit.
Les condensateurs traversants, cependant, sont plus gros et occupent plus de place sur le PCB. Leur taille plus grande peut constituer un inconvénient dans les applications où l’espace est limité. Cependant, dans certains cas, une taille plus grande peut également constituer un avantage. Par exemple, les THC plus gros peuvent avoir de meilleures capacités de dissipation thermique, ce qui est important dans les applications à haute puissance.
Performances électriques
Les performances électriques des SMC et des THC peuvent également varier. Les condensateurs à montage en surface ont souvent une résistance série équivalente (ESR) et une inductance série équivalente (ESL) inférieures à celles des condensateurs traversants. Cela les rend plus adaptés aux applications haute fréquence, telles que dans les circuits radiofréquences (RF) ou les circuits numériques à grande vitesse. Les valeurs ESR et ESL inférieures des SMC entraînent moins de perte de puissance et une meilleure intégrité du signal.
Les condensateurs traversants, en revanche, peuvent avoir des valeurs ESR et ESL plus élevées. Cependant, ils peuvent gérer des tensions et des courants plus élevés dans certains cas. Par exemple, dans les circuits d'alimentation où des capacités de gestion de haute tension et de courant élevé sont requises, les THC peuvent être un meilleur choix.
Coût
Le coût est une autre considération importante lors du choix entre les SMC et les THC. Les condensateurs à montage en surface sont généralement moins chers à fabriquer et à assembler. Le processus d'assemblage automatisé des SMC permet une production en grand volume à moindre coût. De plus, la taille réduite des SMC signifie que moins de matériaux sont utilisés, ce qui réduit encore les coûts.
Les condensateurs traversants, en revanche, sont plus coûteux à assembler en raison du processus manuel ou semi-manuel d'insertion des fils dans les trous du PCB. La plus grande taille des THC signifie également que davantage de matière est utilisée, ce qui peut augmenter le coût.
Applications
Le choix entre les SMC et les THC dépend également de l’application spécifique. Les condensateurs à montage en surface sont couramment utilisés dans l'électronique grand public, tels que les smartphones, les tablettes et les ordinateurs portables. Leur petite taille et leurs performances haute fréquence les rendent idéaux pour ces applications. Ils sont également largement utilisés dans les équipements de télécommunications, tels que les routeurs et les modems.
Les condensateurs traversants sont souvent utilisés dans les applications industrielles, l'électronique automobile et les circuits d'alimentation. Leur connexion mécanique robuste et leur capacité à gérer des tensions et des courants élevés les rendent adaptés à ces applications exigeantes.
Nos offres de produits
En tant que fournisseur de condensateurs, nous proposons une large gamme de condensateurs à montage en surface et traversants pour répondre aux divers besoins de nos clients. NotreCondensateur au tantale haute énergieest un choix populaire pour les applications qui nécessitent un stockage d’énergie et une fiabilité élevés. Il est disponible en versions à montage en surface et traversante, vous permettant de choisir l'option la plus adaptée à votre projet.

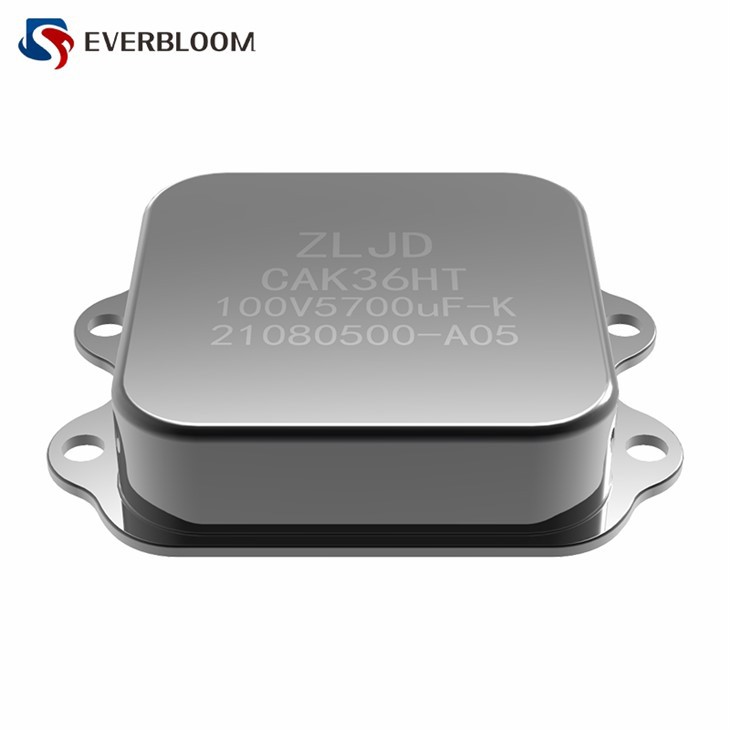

Nous proposons égalementCondensateur au tantale haute fiabilitéetCondensateur électrolytique au tantale haute énergiepour les applications où la haute performance et la fiabilité sont cruciales. Ces condensateurs sont conçus pour répondre aux exigences strictes de diverses industries, notamment l'aérospatiale, la défense et le médical.
Conclusion
En conclusion, le choix entre les condensateurs à montage en surface et les condensateurs traversants dépend de plusieurs facteurs, notamment l'espace physique, les performances électriques, le coût et les exigences de l'application. Les condensateurs à montage en surface conviennent aux applications où l'espace est limité et où des performances haute fréquence sont requises, tandis que les condensateurs traversants sont meilleurs pour les applications qui nécessitent des capacités de gestion de haute tension et de courant élevé et des connexions mécaniques robustes.
Si vous recherchez des condensateurs de haute qualité pour vos projets électroniques, nous sommes là pour vous aider. Notre équipe d'experts peut vous fournir des conseils et des orientations professionnels pour garantir que vous choisissez les condensateurs adaptés à vos besoins spécifiques. Contactez-nous dès aujourd'hui pour lancer une discussion sur l'approvisionnement et trouver les meilleures solutions de condensateurs pour vos applications.
Références
- «Manuel des condensateurs», Association des fabricants de composants électroniques.
- « Technologie de montage en surface : principes et pratiques », par John H. Lau.
- «Through-Hole Technology in Electronics», divers livres blancs de l'industrie.
