Quel est le rendement d'un amplificateur RF ?

Salut! En tant que fournisseur d’amplificateurs RF, on me pose souvent des questions sur l’efficacité de ces astucieux appareils. Alors, plongeons-nous directement dans le vif du sujet et expliquons ce qu'est l'efficacité de l'amplificateur RF.

Tout d’abord, qu’est-ce qu’un amplificateur RF ? Eh bien, c'est un composant crucial dans les systèmes de communication sans fil, les radars et tout un tas d'autres applications. Sa tâche principale est de capter un signal RF faible et d'augmenter sa puissance afin qu'il puisse être transmis sur de plus longues distances ou utilisé pour piloter d'autres équipements. Mais la manière dont il accomplit ce travail se mesure à son efficacité.

Comprendre l'efficacité de l'amplificateur RF

L'efficacité dans le contexte d'un amplificateur RF est essentiellement une mesure de l'efficacité avec laquelle il convertit la puissance CC (la puissance qu'il tire de l'alimentation) en puissance RF (la puissance du signal amplifié). Il est exprimé en pourcentage, et plus le pourcentage est élevé, mieux c'est.

Mathématiquement, l'efficacité (η) est calculée comme le rapport entre la puissance de sortie RF (Pout) et la puissance d'entrée CC (Pin), multiplié par 100 pour obtenir un pourcentage :

n = (moue / broche) x 100 %

Par exemple, si un amplificateur RF a une puissance de sortie RF de 10 watts et qu’il consomme 20 watts de puissance CC de l’alimentation, son efficacité serait :

n = (10/20) x 100 % = 50 %

Pourquoi l'efficacité est importante

Vous vous demandez peut-être pourquoi l’efficacité est-elle si importante ? Eh bien, il y a plusieurs raisons.

Consommation d'énergie

Dans le monde d’aujourd’hui, l’efficacité énergétique est une priorité absolue. Les amplificateurs RF à haut rendement consomment moins d'énergie CC pour obtenir la même puissance de sortie RF. Cela réduit non seulement les coûts d’exploitation, mais contribue également à réduire l’empreinte carbone globale. Pour les applications telles que les stations de base mobiles, qui fonctionnent en permanence, même une légère augmentation de l'efficacité de l'amplificateur peut entraîner des économies significatives au fil du temps.

Dissipation thermique

Lorsqu’un amplificateur RF est inefficace, cela signifie qu’une grande partie de la puissance CC est convertie en chaleur au lieu de puissance RF. Une chaleur excessive peut causer toute une série de problèmes. Cela peut dégrader les performances de l'amplificateur au fil du temps, réduire sa durée de vie et même nécessiter des systèmes de refroidissement supplémentaires. Ces systèmes de refroidissement ajoutent au coût et à la complexité de la configuration globale. Ainsi, un amplificateur plus efficace génère moins de chaleur, ce qui est une situation gagnant-gagnant.

Coût - Efficacité

Des amplificateurs efficaces peuvent être plus rentables à long terme. Même s’ils peuvent avoir un coût initial plus élevé, ils permettent d’économiser de l’argent sur les factures d’électricité et réduisent le besoin de solutions de refroidissement coûteuses. Cela en fait un investissement intelligent pour les entreprises qui cherchent à optimiser leurs opérations.

Facteurs affectant l'efficacité de l'amplificateur RF

Plusieurs facteurs peuvent influencer l’efficacité d’un amplificateur RF. Jetons un coup d'œil à quelques-uns des plus importants.

Classe d'amplificateur

Les amplificateurs RF sont classés en différentes classes, telles que la classe A, la classe B, la classe AB, la classe C, etc. Chaque classe a ses propres caractéristiques et niveaux d'efficacité.

• Classe A :Les amplificateurs de classe A sont connus pour leur linéarité, ce qui signifie qu'ils peuvent reproduire avec précision le signal d'entrée. Cependant, ils sont également les moins efficaces, atteignant généralement des rendements d'environ 20 à 30 %. En effet, ils conduisent le courant en continu, même en l’absence de signal d’entrée, ce qui entraîne un gaspillage d’énergie sous forme de chaleur.
• Classe B :Les amplificateurs de classe B sont plus efficaces que les amplificateurs de classe A, avec des rendements atteignant jusqu'à 78,5 %. Ils conduisent le courant seulement pendant la moitié du cycle du signal d'entrée. Ils souffrent cependant d’un phénomène appelé distorsion croisée, qui peut affecter la qualité du signal de sortie.
• Classe AB :Les amplificateurs de classe AB sont un compromis entre la classe A et la classe B. Ils ont une bonne linéarité et un rendement relativement élevé, généralement compris entre 50 et 60 %. Ils conduisent le courant pendant plus de la moitié mais moins que la totalité du cycle du signal d'entrée, réduisant ainsi la distorsion croisée par rapport aux amplificateurs de classe B.
• Classe C :Les amplificateurs de classe C sont les plus efficaces, avec des rendements dépassant 90 % dans certains cas. Ils conduisent le courant pendant moins de la moitié du cycle du signal d’entrée. Cependant, ils sont hautement non linéaires, ce qui signifie qu'ils ne peuvent pas être utilisés pour des applications nécessitant une reproduction précise du signal sans traitement supplémentaire du signal.

Impédance de charge

L'impédance de charge connectée à la sortie de l'amplificateur RF peut avoir un impact significatif sur son efficacité. Un amplificateur est conçu pour fonctionner de manière optimale avec une impédance de charge spécifique. Si l'impédance de charge réelle s'écarte de cette valeur, l'amplificateur risque de ne pas être en mesure de transférer la puissance efficacement, ce qui entraînera une diminution du rendement.

Caractéristiques du signal d'entrée

Les caractéristiques du signal d'entrée, telles que sa fréquence, son amplitude et son type de modulation, peuvent également affecter l'efficacité de l'amplificateur RF. Par exemple, les signaux à large bande avec un rapport de puissance crête sur moyenne (PAPR) élevé peuvent être plus difficiles à amplifier efficacement que les signaux à bande étroite.

Nos offres d'amplificateurs RF

Dans notre entreprise, nous proposons une large gamme d'amplificateurs RF conçus pour répondre à différentes exigences d'efficacité et de performances. Que vous ayez besoin d'un amplificateur hautement linéaire pour un système de communication ou d'un amplificateur à haut rendement pour une application sensible à la puissance, nous avons ce qu'il vous faut.

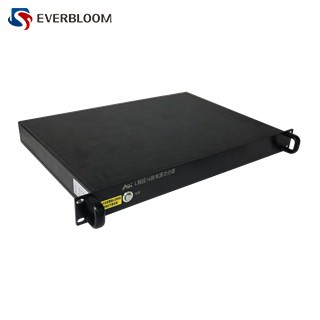

Nous proposons également des produits connexes qui peuvent fonctionner de pair avec nos amplificateurs RF. Consultez notreDiviseur de puissance haute fréquence, ce qui est idéal pour diviser un signal RF en plusieurs chemins. NotreTransistor de puissance RFest un composant clé de bon nombre de nos amplificateurs, fournissant le gain de puissance nécessaire. Et si vous recherchez une solution d'amplificateur simple et fiable, notreAmplificateur de bloc de gainc'est peut-être exactement ce dont vous avez besoin.

Contactez-nous pour l'approvisionnement

Si vous êtes à la recherche d'un amplificateur RF ou de l'un de nos produits connexes, nous serions ravis de vous entendre. Nous pouvons vous fournir des informations détaillées sur les produits, une assistance technique et des prix compétitifs. Que vous soyez une petite entreprise ou une grande entreprise, nous nous engageons à vous aider à trouver la solution adaptée à vos besoins. Alors n'hésitez pas à nous contacter et à lancer le processus d'approvisionnement. Nous sommes convaincus que nos produits et services dépasseront vos attentes.

Références

• Pozar, DM (2011). Ingénierie des micro-ondes (4e éd.). Wiley.
• Razavi, B. (2011). Microélectronique RF (2e éd.). Salle Prentice.
• Cripps, Caroline du Sud (2006). Amplificateurs de puissance RF pour les communications sans fil (2e éd.). Maison Artech.
